Przy wymianie gniazdka albo oglądaniu instalacji w nowym mieszkaniu łatwo pomylić zwykły przewód z tym, który odpowiada za ochronę przed porażeniem. Kolory kabli pomagają szybko rozpoznać funkcję żyły, ale w starszym domu nie mogą być jedyną podstawą decyzji. Wyjaśniam, co oznaczają barwy L, N, PE i PEN, jak czytać układ w instalacji 230 V i 400 V oraz kiedy bez pomiaru lepiej nie ruszać przewodów.
Najważniejsze zasady rozpoznawania przewodów w domu
- Żółto-zielony oznacza przewód ochronny PE.
- Niebieski jest przeznaczony dla przewodu neutralnego N.
- Brązowy, czarny i szary oznaczają żyły fazowe L.
- W typowej instalacji jednofazowej występuje napięcie 230 V, a między fazami instalacji trójfazowej około 400 V.
- W starym budynku kolor może być mylący, dlatego potrzebny jest pomiar i sprawdzenie oznaczeń zacisków.
Jakie barwy oznaczają L, N i PE w domu
W nowych instalacjach niskiego napięcia punktem odniesienia jest norma PN-HD 308 S2:2007, dotycząca identyfikacji żył w kablach i przewodach. Jej sens jest prosty: kolor ma ograniczyć ryzyko pomyłki podczas montażu, naprawy i późniejszego użytkowania instalacji.
| Oznaczenie | Typowy kolor | Funkcja |
|---|---|---|
| L | Brązowy, czarny lub szary | Żyła fazowa, czyli czynna |
| N | Niebieski | Przewód neutralny |
| PE | Żółto-zielony | Przewód ochronny |
| PEN | Żółto-zielony z niebieskim oznaczeniem na końcach | Połączona funkcja ochronna i neutralna |
Przewód fazowy L doprowadza napięcie do odbiornika. W mieszkaniu może zasilać lampę, gniazdo albo urządzenie AGD. W instalacji jednofazowej najczęściej spotyka się żyłę brązową, ale funkcję fazową mogą pełnić również czarna i szara.
Przewód neutralny N zamyka obwód roboczy, a PE służy ochronie przeciwporażeniowej. Ten ostatni łączy metalowe obudowy urządzeń z układem ochronnym, dzięki czemu zadziałanie zabezpieczenia może odłączyć zasilanie w razie uszkodzenia izolacji. Żółto-zielonej żyły nie powinno się wykorzystywać do żadnej innej funkcji.
Co oznaczają kolory w gniazdku i instalacji trójfazowej
W typowym gniazdku 230 V znajdziesz trzy żyły. Brązowa, czarna albo szara trafia na zacisk L, niebieska na N, a żółto-zielona na zacisk ochronny oznaczony PE lub symbolem uziemienia. Ostateczne podłączenie zawsze trzeba jednak oprzeć na oznaczeniach urządzenia i pomiarze, a nie tylko na przyjętym układzie barw.
Popularne przekonanie, że faza zawsze musi znajdować się po lewej stronie gniazdka, nie zastępuje prawidłowego sprawdzenia instalacji. Dla bezpieczeństwa ważniejsze są prawidłowo oznaczone zaciski, ciągłość przewodu PE i skuteczność ochrony niż sama strona, po której znajduje się żyła fazowa.

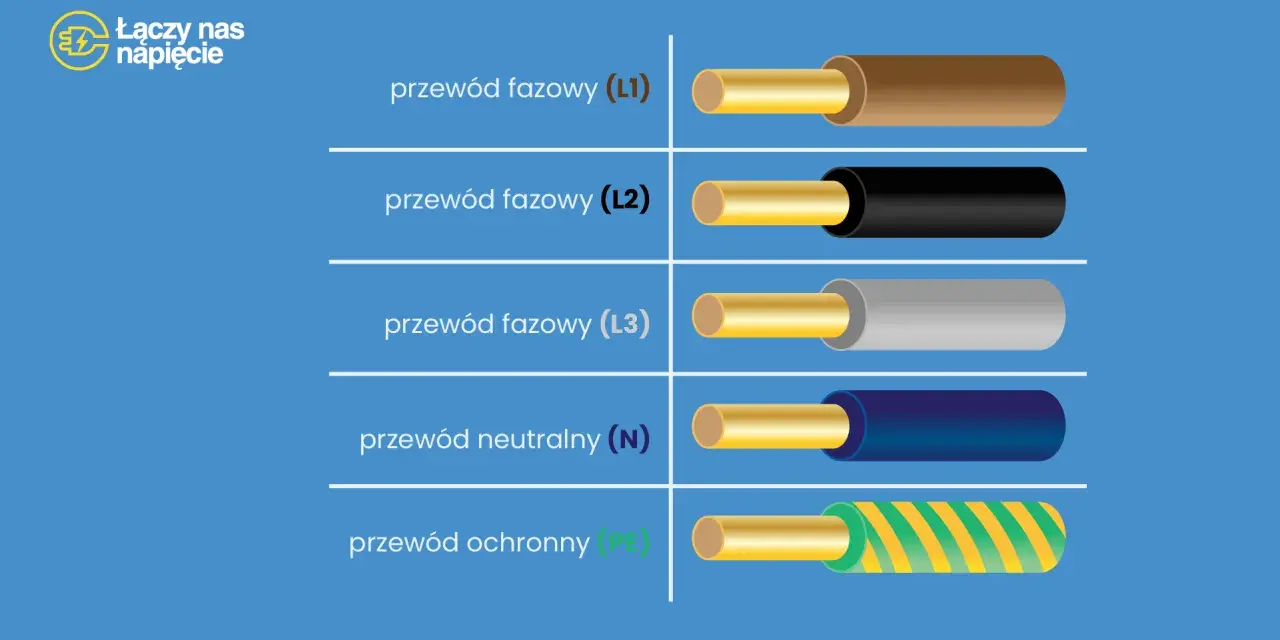

W instalacji trójfazowej występują trzy żyły czynne. Najczęściej stosuje się taki układ:
- L1 ma kolor brązowy,
- L2 ma kolor czarny,
- L3 ma kolor szary,
- N pozostaje niebieski,
- PE pozostaje żółto-zielony.
Między przewodem fazowym a neutralnym występuje zwykle około 230 V, natomiast między dwiema fazami około 400 V. To dlatego w rozdzielnicy nie wolno zamieniać żył „na próbę”. Błędne połączenie może natychmiast uszkodzić sprzęt albo stworzyć zagrożenie dla osoby wykonującej pracę.
Sam przekrój przewodu nie wynika z jego koloru. W domach często spotyka się przewody 3 x 1,5 mm² w obwodach oświetleniowych i 3 x 2,5 mm² w obwodach gniazd, ale dobór zależy od długości trasy, obciążenia, sposobu ułożenia i zabezpieczenia. Barwa mówi o funkcji żyły, nie o tym, ile mocy można bezpiecznie podłączyć.
Dlaczego stare instalacje potrafią wprowadzić w błąd
Najwięcej problemów pojawia się w budynkach z instalacją dwuprzewodową, wykonaną często w układzie TN-C. W takim systemie jedna żyła, oznaczana jako PEN, łączy funkcję przewodu neutralnego i ochronnego. W starszych mieszkaniach jej kolor, sposób prowadzenia i stan techniczny nie zawsze odpowiadają dzisiejszym zasadom.
Można więc trafić na przewód niebieski, który został wykorzystany w sposób niezgodny z obecnym standardem, albo na instalację wielokrotnie przerabianą przez kolejnych właścicieli. Zdarza się też, że ktoś zmienił osprzęt, ale pozostawił stare przewody aluminiowe i połączenia wykonane bez właściwych złączek.
Nie wolno zakładać, że stary kolor oznacza współczesną funkcję. Szczególnej ostrożności wymagają przewody w budynkach sprzed wielu dekad, instalacje z aluminiowymi żyłami oraz miejsca, w których wcześniej montowano dodatkowe gniazda, ściemniacze lub podgrzewacze wody.
W prawidłowo zmodernizowanej instalacji rozdzielenie przewodu PEN na PE i N wykonuje się w określonym punkcie układu. Za tym miejscem nie powinno się samodzielnie łączyć przewodu neutralnego z ochronnym, ponieważ może to zakłócić działanie wyłącznika różnicowoprądowego i pojawić się napięcie na elementach, które powinny być bezpieczne.
Sam kolor nie wystarcza do bezpiecznej identyfikacji
Przed pracą przy gniazdku, lampie czy rozdzielnicy trzeba wyłączyć właściwy obwód i zabezpieczyć go przed przypadkowym włączeniem. Następnie należy sprawdzić brak napięcia odpowiednim, sprawnym testerem, najlepiej dwubiegunowym. Próbnik jednobiegunowy może być pomocny orientacyjnie, ale nie daje takiej pewności jak właściwy pomiar.
Ja traktuję kolor jako pierwszą wskazówkę, a nie dowód. Sprawdzam również oznaczenia L, N i PE, sposób prowadzenia żył, dokumentację rozdzielnicy oraz reakcję zabezpieczeń. Jeśli którykolwiek z tych elementów się nie zgadza, nie podejmuję decyzji na podstawie samej izolacji.
Najczęstsze błędy przy pracach domowych to:
- uznanie niebieskiej żyły za bezpieczną bez wykonania pomiaru,
- podłączenie przewodu ochronnego do zacisku neutralnego,
- pozostawienie luźnej żyły PE w puszce lub gniazdku,
- łączenie aluminium z miedzią bez przeznaczonego do tego złącza,
- sprawdzanie tylko jednego przewodu przy wyłączonym niewłaściwym zabezpieczeniu.
Kolor może też wyglądać inaczej pod wpływem zabrudzeń, starzenia izolacji albo światła. W razie niejasności rozsądniejszy jest krótki pomiar wykonany przez elektryka niż wymiana elementu metodą prób i błędów. Dotyczy to zwłaszcza łazienki, kuchni, pralni i obwodów zasilających urządzenia o dużej mocy.
Gdzie ten system barw nie obowiązuje wprost
Opisany podział dotyczy przede wszystkim przewodów zasilających prądem przemiennym w instalacjach domowych. Nie można automatycznie przenosić go na każdy kabel, który znajduje się w budynku.
Przewody alarmowe, telefoniczne, internetowe, antenowe i sterownicze mogą mieć własne oznaczenia producenta. W kablach niskonapięciowych prądu stałego spotyka się na przykład czerwony dla plusa i czarny dla minusa, ale nie jest to uniwersalna zasada dla wszystkich urządzeń.
Odrębnych opisów wymagają również instalacje fotowoltaiczne. Strona DC, falownik, przewody komunikacyjne i część AC mogą korzystać z różnych oznaczeń, a bezpieczeństwo zależy także od polaryzacji, napięcia oraz rodzaju zastosowanych złączy. W tym przypadku trzeba kierować się dokumentacją konkretnego systemu, a nie wyłącznie przyzwyczajeniem do domowej instalacji 230 V.
Podobnie wygląda sytuacja z zewnętrzną powłoką kabla. Kolor całego przewodu lub peszla nie zawsze mówi o funkcji poszczególnych żył w środku. To właśnie dlatego przy zakupie materiałów ważniejsze od wyglądu są oznaczenia na izolacji, liczba żył, przekrój i przeznaczenie przewodu.
Przed zakupem domu sprawdź więcej niż same barwy
Przy oglądaniu mieszkania lub domu kolorystyka przewodów może szybko ujawnić, czy instalacja wygląda na nową, ale nie zastąpi odbioru technicznego. Warto poprosić o informacje o wieku instalacji, rodzaju przewodów, zabezpieczeniach i wykonanych modernizacjach.
- sprawdź, czy w rozdzielnicy są osobne szyny PE i N,
- zobacz, czy obwody mają opisane zabezpieczenia,
- zapytaj o obecność wyłączników różnicowoprądowych,
- upewnij się, czy gniazda mają działający styk ochronny,
- przy starym budynku zleć pomiary przed podpisaniem umowy albo rozpoczęciem remontu.
Dobrze wykonana instalacja to nie tylko właściwe kolory. Liczą się również ciągłość przewodu ochronnego, rezystancja izolacji, impedancja pętli zwarcia i poprawne działanie zabezpieczeń. Barwy pomagają czytać układ, ale dopiero pomiary pokazują, czy instalacja rzeczywiście nadaje się do bezpiecznego użytkowania.
