Przy zakupie domu albo planowaniu pompy ciepła szybko pojawia się pytanie, czy instalacja ma wystarczającą moc i kto odpowiada za elementy przy liczniku. Zabezpieczenie przedlicznikowe ogranicza prąd dopływający do nieruchomości, chroni przewody oraz układ pomiarowy, ale nie zastępuje ochrony przeciwporażeniowej ani przeciwprzepięciowej. Wyjaśniam, gdzie się znajduje, jak dobrać jego wartość, co zrobić po zadziałaniu i ile może kosztować wymiana lub zwiększenie mocy.
Najważniejsze zasady bezpiecznego korzystania z instalacji przy liczniku
- Aparat przedlicznikowy znajduje się najbliżej licznika od strony sieci operatora, choć jego fizyczne położenie zależy od układu przyłącza.
- Amperaż wynika z mocy przyłączeniowej, rodzaju przyłącza i przekroju przewodów, a nie z samej liczby urządzeń w domu.
- Plombowanej części nie wolno samodzielnie otwierać ani wymieniać bez uzgodnienia z operatorem lub administratorem.
- Zadziałanie zabezpieczenia może oznaczać przeciążenie, zwarcie, uszkodzenie aparatu albo problem z instalacją za licznikiem.
- Prosta wymiana często kosztuje około 200-500 zł, lecz modernizacja przyłącza i zwiększenie mocy mogą kosztować znacznie więcej.
Co chroni element przed licznikiem i gdzie się znajduje

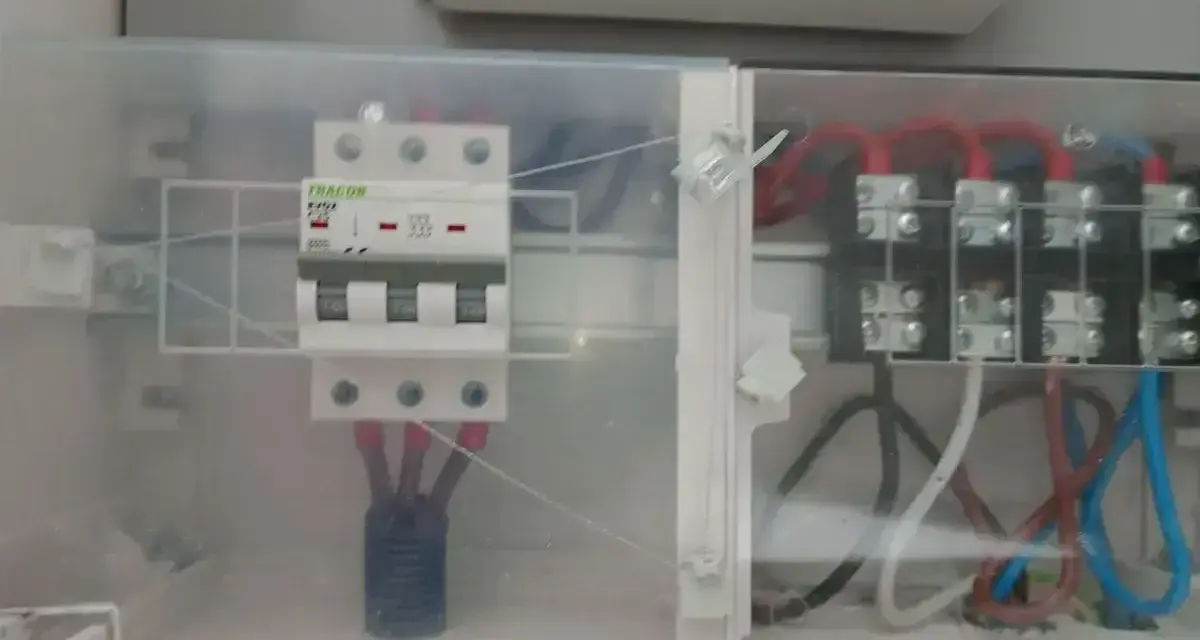

Najprościej mówiąc, jest to zabezpieczenie zamontowane w torze zasilania przed układem pomiarowo-rozliczeniowym albo bezpośrednio przy nim. Jego zadaniem jest przerwanie obwodu, gdy prąd przekroczy wartość bezpieczną dla przyłącza, przewodów i aparatury. W zależności od rozwiązania może to być bezpiecznik topikowy, wyłącznik nadprądowy albo ogranicznik mocy.
W domu jednorodzinnym urządzenie znajdziemy zwykle w złączu kablowym przy granicy działki, w szafce na elewacji lub przy zestawie licznikowym. W mieszkaniu może znajdować się na klatce schodowej, w pionie instalacyjnym albo w zamykanej szafce technicznej. Nie zawsze leży dosłownie przed licznikiem, patrząc od strony pomieszczenia. Liczy się to, że jest najbliżej licznika od strony sieci operatora.
To rozróżnienie ma znaczenie przy ustalaniu odpowiedzialności. Granicę eksploatacji określają warunki przyłączenia, umowa oraz dokumentacja budynku. Najczęściej element zaplombowany obsługuje operator systemu dystrybucyjnego albo zarządca nieruchomości, lecz nie powinienem zakładać tego wyłącznie na podstawie miejsca montażu.
Przed licznikiem nie montuje się urządzenia, które ma chronić dom przed przepięciami pochodzącymi z burzy. Do tego służą ograniczniki przepięć SPD montowane w rozdzielnicy. Ochronę przed porażeniem zapewniają z kolei między innymi wyłączniki różnicowoprądowe i prawidłowe uziemienie. To trzy różne funkcje, których nie należy wrzucać do jednego worka.
Jak dobrać amperaż do mocy przyłączeniowej
Wartość zabezpieczenia podaje się w amperach, na przykład 16 A, 25 A albo 32 A. Im większy prąd, tym większą moc można pobierać, ale większy aparat nie zwiększy możliwości instalacji, jeśli przewody, złącze lub transformator nie są do tego przygotowane. Ja zawsze zaczynam od dokumentów przyłączeniowych i parametrów WLZ, czyli wewnętrznej linii zasilającej, a dopiero później analizuję urządzenia w domu.
Dla orientacji można przyjąć, że przyłącze jednofazowe 25 A daje około 5,7 kW teoretycznej mocy przy napięciu 230 V. Przy przyłączu trójfazowym 25 A jest to około 17 kW w prostym obliczeniu, choć operator może przypisać tej wartości inną moc przyłączeniową w swojej tabeli. Różnice wynikają między innymi z zasad obciążenia faz, współczynnika mocy i wymagań konkretnego OSD.
| Przyłącze | Przykładowy prąd | Orientacyjna moc wynikająca z obliczeń | Typowe zastosowanie |
|---|---|---|---|
| Jednofazowe | 16 A | około 3,7 kW | Małe mieszkanie, podstawowe odbiorniki |
| Jednofazowe | 25 A | około 5,7 kW | Mieszkanie z większą liczbą urządzeń |
| Trójfazowe | 16 A | około 11 kW | Dom bez intensywnego ogrzewania elektrycznego |
| Trójfazowe | 25 A | około 17 kW | Dom z kuchnią elektryczną i częścią odbiorników dużej mocy |
| Trójfazowe | 32 A | około 22 kW | Pompa ciepła, ładowarka samochodu lub większy budynek |
To są wartości poglądowe, a nie gotowa instrukcja doboru. Operator może wskazać na przykład 10 kW dla przyłącza trójfazowego 16 A albo 20 kW dla 32 A. Przy zakupie nieruchomości sprawdzam więc nie tylko amperaż, lecz także moc przyłączeniową wpisaną w warunkach i umowie.
Najczęstszy błąd polega na sumowaniu mocy wszystkich urządzeń tak, jakby działały jednocześnie. W domu zwykle nie pracują naraz piekarnik, płyta, bojler, suszarka, pompa ciepła i ładowarka samochodu z pełną mocą. Gdy jednak planuję ich jednoczesne używanie, potrzebuję analizy obciążenia faz oraz sprawdzenia, czy przyłącze nie wymaga zwiększenia.
Co zrobić, gdy zabezpieczenie zadziała
Jeżeli zasilanie zniknęło w całym domu, najpierw sprawdzam rozdzielnicę za licznikiem. Wyłączam urządzenia o dużej mocy, oglądam, czy nie zadziałał wyłącznik główny lub różnicowoprądowy, i dopiero wtedy próbuję przywrócić zasilanie zgodnie z instrukcją aparatu. Nie dotykam elementu zaplombowanego, nawet jeśli wygląda jak zwykły wyłącznik.
Jednorazowe zadziałanie po włączeniu kilku mocnych odbiorników może wskazywać na przeciążenie. Powtarzające się wyłączenia przy normalnym obciążeniu sugerują już zwarcie, uszkodzone urządzenie, luźne połączenie albo problem z samym zabezpieczeniem. W takiej sytuacji potrzebny jest elektryk z odpowiednimi kwalifikacjami, który sprawdzi instalację za licznikiem.
Jeśli obudowa jest gorąca, pojawia się zapach spalenizny, trzaski, dym albo ślady nadtopienia, nie próbuję ponownie załączać zasilania. Odłączam odbiorniki, zachowuję bezpieczny dystans i w razie zagrożenia dzwonię pod 991, czyli numer pogotowia energetycznego. Przy pożarze lub bezpośrednim zagrożeniu życia właściwy jest numer 112.
Operatorzy przypominają też, by nie wyłączać zabezpieczenia przed licznikiem podczas dłuższej nieobecności. W przypadku części liczników zdalnego odczytu może to przerwać komunikację z urządzeniem i zostać potraktowane jako sytuacja awaryjna. Do wyłączenia domu na czas urlopu służą aparaty zalicznikowe w rozdzielnicy.
Kto może wymienić aparat i ile to kosztuje
Samodzielna wymiana w strefie plombowanej jest złym pomysłem z dwóch powodów. Po pierwsze, praca przy czynnym przyłączu grozi porażeniem lub zwarciem. Po drugie, zerwanie plomby bez zgody może prowadzić do problemów z operatorem i konieczności wyjaśniania ingerencji w układ pomiarowy.
Procedura zależy od sytuacji. Przy awarii zgłaszam problem operatorowi albo administracji budynku. Przy planowanej zmianie parametrów elektryk ocenia instalację, a właściciel składa wniosek o zmianę warunków przyłączenia lub mocy. Dopiero po akceptacji można wykonać prace i zlecić ponowne zaplombowanie.
Orientacyjny koszt prostej wymiany jednego aparatu wynosi często około 200-500 zł, zależnie od regionu, typu zabezpieczenia, dojazdu i zakresu prac. Do tego może dojść materiał, opłata za plombowanie albo przebudowa szafki. Jeżeli konieczna jest wymiana WLZ, złącza lub części rozdzielnicy, rachunek rośnie z kilkuset do kilku tysięcy złotych.
Zwiększenie mocy przyłączeniowej nie polega na założeniu większego bezpiecznika. Operator sprawdza możliwości sieci, przekrój przewodów, zabezpieczenia oraz warunki techniczne. Większy amperaż bez zgody i bez obliczeń może przegrzewać przewody, a w skrajnym przypadku doprowadzić do pożaru.
Na co zwrócić uwagę przy zakupie domu lub mieszkania
Przy oglądaniu nieruchomości pytam o moc przyłączeniową, rodzaj zasilania i miejsce licznika. Sama informacja, że budynek ma „siłę”, nie wystarcza. Trzeba sprawdzić, czy chodzi o sprawne przyłącze trójfazowe, jaki jest jego amperaż i czy instalacja wewnętrzna została dostosowana do współczesnych obciążeń.
- Poproś o warunki przyłączenia lub umowę dystrybucyjną.
- Sprawdź, czy zabezpieczenie jest opisane i czy plomby są nienaruszone.
- Zapytaj, kto ma dostęp do szafki w budynku wielorodzinnym.
- Oceń stan obudowy, przewodów i zacisków, ale nie otwieraj części plombowanej.
- Jeśli planujesz pompę ciepła, fotowoltaikę lub ładowarkę, zleć elektrykowi analizę mocy przed podpisaniem umowy.
W mieszkaniu szczególnie ważna jest dostępność zabezpieczenia. Gdy znajduje się ono w zamkniętej piwnicy albo na klatce bez stałego dostępu, każda awaria może wymagać kontaktu z administracją. Urząd Regulacji Energetyki wskazuje, że odpowiedzialność za licznik i jego zabezpieczenie wynika z umowy, a w budynku wielorodzinnym znaczenie ma także sposób zarządzania częściami wspólnymi.

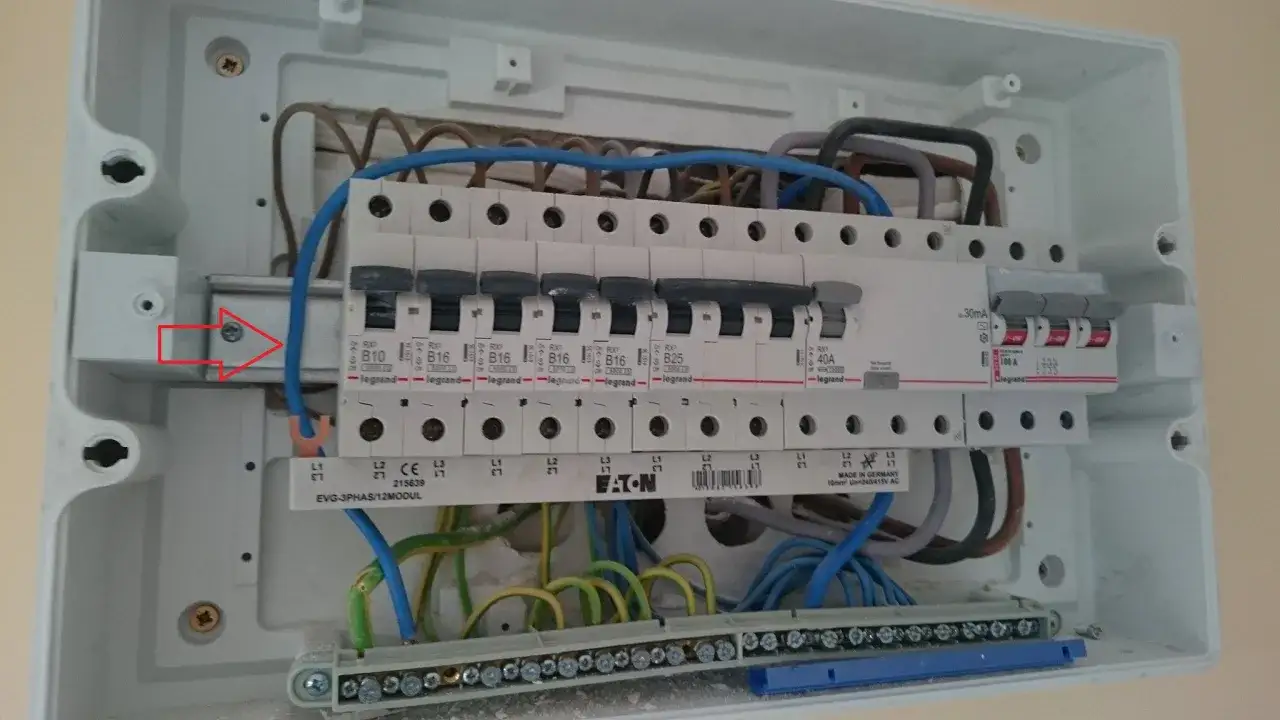

Przy starszym domu oglądam również rozdzielnicę za licznikiem. Stare przewody aluminiowe, brak wyłączników różnicowoprądowych, mała liczba obwodów i ślady grzania są dla mnie sygnałem, że nawet poprawny aparat przedlicznikowy nie oznacza bezpiecznej instalacji. Często większą inwestycją niż sama wymiana zabezpieczenia okazuje się modernizacja całej rozdzielnicy.
Jak uniknąć kosztownej pomyłki przy modernizacji instalacji
Przed montażem dużego odbiornika spisuję jego moc, sprawdzam sposób zasilania i oceniam, czy będzie działał równocześnie z innymi urządzeniami. Pompa ciepła, płyta indukcyjna i ładowarka samochodu mogą działać poprawnie na jednym przyłączu, ale czasem wymagają zarządzania energią albo zwiększenia mocy.
Przekaźnik priorytetowy lub system zarządzania obciążeniem może czasowo wyłączać mniej ważny odbiornik, gdy główne urządzenia pobierają dużo prądu. To rozsądna alternatywa dla kosztownej rozbudowy przyłącza, lecz nie zastąpi jej, gdy budynek rzeczywiście potrzebuje dużej mocy przez długi czas.
Moja praktyczna zasada jest prosta: najpierw dokumentacja i pomiary, potem decyzja o aparacie. Nie dobiera się zabezpieczenia na oko ani według tego, jaki bezpiecznik ma sąsiad. Różnice w długości przewodów, układzie sieci i stanie instalacji mogą całkowicie zmienić bezpieczne parametry.
Przy nieruchomości przeznaczonej do remontu dobrze zaplanować tę kontrolę przed zakupem. Informacja o zbyt małej mocy, niedostępnym liczniku lub konieczności wymiany WLZ może realnie zmienić koszt całej inwestycji i pomóc uniknąć niemiłej niespodzianki po przeprowadzce.
Najważniejsza decyzja zaczyna się przy dokumentach, nie przy bezpieczniku
Element przed licznikiem jest ważną częścią przyłącza, ale nie powinien być oceniany w oderwaniu od całej instalacji. O bezpieczeństwie decydują razem moc przyłączeniowa, przewody, rozdzielnica, ochrona przeciwporażeniowa i prawidłowe zasady eksploatacji.
Jeśli kupuję mieszkanie lub dom, sprawdzam parametry w umowie, stan plomb, dostęp do szafki i planowane obciążenia. Gdy pojawiają się wątpliwości, zamawiam krótką kontrolę elektryka. Taki wydatek jest niewielki w porównaniu z kosztami awarii, nieplanowanej modernizacji albo problemów z operatorem po samowolnej ingerencji.
