Awaria urządzenia, przepięcie po burzy albo modernizacja starej instalacji szybko pokazują, czy dom ma rzeczywiście bezpieczny układ ochronny. Dobrze wykonane uziemienie domu pomaga odprowadzić prąd uszkodzeniowy, współpracuje z wyłącznikami różnicowoprądowymi i ogranicznikami przepięć oraz tworzy podstawę ochrony odgromowej. Wyjaśniam, jakie rozwiązanie wybrać, ile może kosztować, jak wygląda pomiar i których błędów zdecydowanie unikać.
Bezpieczna instalacja zaczyna się od właściwego uziomu i pomiarów
- Nowy budynek najczęściej warto wyposażyć w uziom fundamentowy zaplanowany przed betonowaniem.
- Gotowy dom można doposażyć w uziom otokowy, szpilkowy albo rozwiązanie mieszane.
- Rezystancja poniżej 10 Ω bywa dobrym celem dla ochrony odgromowej, ale sama liczba nie rozstrzyga o bezpieczeństwie instalacji.
- Rury wodne nie zastępują uziomu, a mostkowanie przewodów PE i N w przypadkowym miejscu jest niebezpieczne.
- Kontrola co najmniej raz na 5 lat pozwala sprawdzić stan instalacji elektrycznej i ochrony odgromowej.
Za co odpowiada uziemienie w domu
Uziemienie łączy wybrane elementy instalacji z gruntem za pośrednictwem metalowego uziomu. Nie chodzi jednak o to, by każdy prąd „uciekał do ziemi”. Prawidłowy układ ma stworzyć kontrolowaną drogę dla prądu zwarciowego, dzięki której zabezpieczenie odłączy uszkodzony obwód.
W codziennym użytkowaniu system współpracuje z przewodem ochronnym PE, główną szyną uziemiającą oraz połączeniami wyrównawczymi. Te ostatnie łączą ze sobą dostępne metalowe elementy, na przykład instalację wodną, ogrzewanie czy metalowe konstrukcje, aby ograniczyć niebezpieczne różnice potencjałów.
Uziemienie nie chroni samo z siebie przed każdym porażeniem. Potrzebny jest cały zestaw środków, w tym izolacja, właściwe zabezpieczenia nadprądowe, wyłączniki różnicowoprądowe i sprawny przewód PE. Różnicówka wykrywa część prądu płynącą poza prawidłowym obwodem, ale nie naprawi błędnie wykonanych połączeń.
Ten sam układ może także współpracować z instalacją odgromową i ogranicznikami przepięć. Przy fotowoltaice, pompie ciepła, ładowarce samochodu lub rozbudowanej automatyce domowej jakość ochrony ma jeszcze większe znaczenie, bo koszt uszkodzonej elektroniki potrafi być wielokrotnie wyższy niż koszt poprawnego uziomu.
Jaki rodzaj uziomu sprawdzi się najlepiej
Wybór zależy przede wszystkim od etapu budowy, rodzaju gruntu i możliwości wykonania robót. Inaczej projektuje się ochronę w domu, którego fundamenty dopiero powstają, a inaczej w zamieszkałym budynku z gotowym ogrodem i podjazdem.
| Rodzaj rozwiązania | Kiedy ma sens | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Uziom fundamentowy | Nowy dom, etap ław lub płyty fundamentowej | Trwałość i niski koszt wykonania przy okazji budowy | Trzeba zaplanować go przed zalaniem betonu |
| Uziom otokowy | Nowy lub istniejący budynek z dostępnym terenem wokół | Dobre warunki dla ochrony odgromowej i równomierne rozłożenie potencjału | Wymaga wykopu wokół domu i odtworzenia nawierzchni |
| Uziom szpilkowy | Modernizacja, mała działka, trudny dostęp do fundamentów | Można wykonać go punktowo i sięgnąć do wilgotniejszych warstw gruntu | Jedna szpilka często nie wystarcza, a efekt zależy od gruntu |

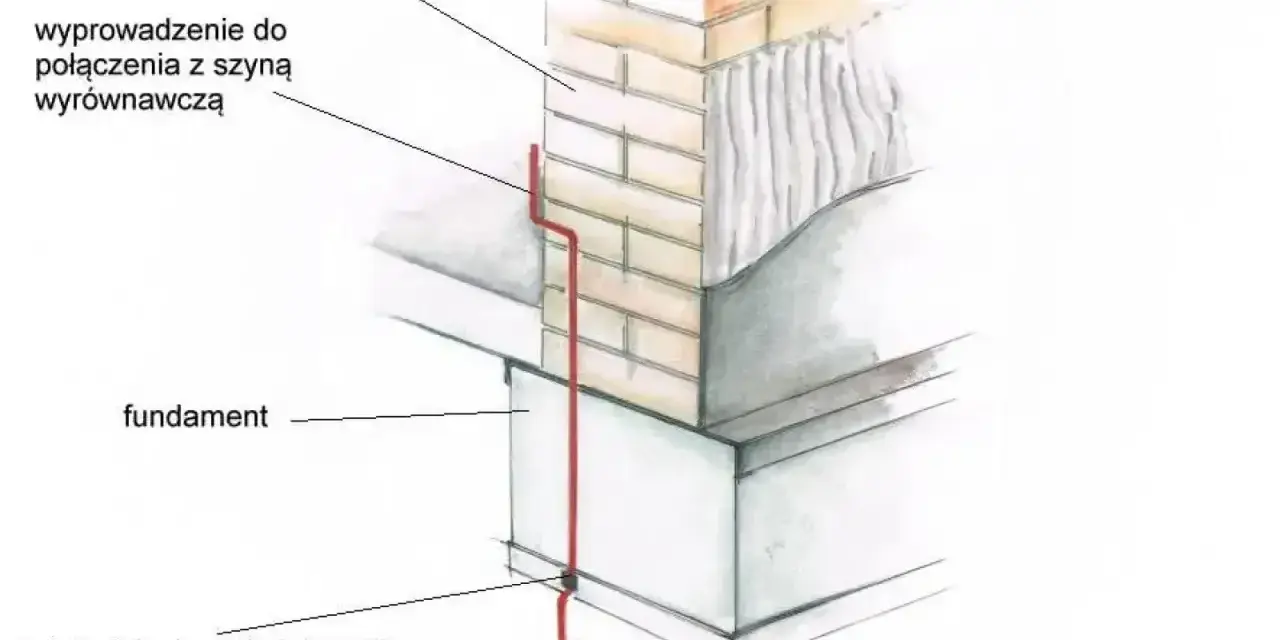

Uziom fundamentowy
W nowym domu zwykle wybrałbym właśnie ten wariant. Metalowy element ułożony w fundamencie ma dobry kontakt z dużą powierzchnią betonu, a beton ogranicza dostęp wilgoci i tlenu do stali, co sprzyja trwałości rozwiązania. Trzeba jednak wykonać go zgodnie z projektem, zapewnić odpowiednie połączenia i wyprowadzić przewód do głównej szyny uziemiającej.
Częsty błąd polega na potraktowaniu zbrojenia jako gotowego uziomu bez sprawdzenia ciągłości połączeń. Samo umieszczenie prętów w betonie nie daje pewności, że całość będzie działała poprawnie. Dokumentacja, zdjęcia przed betonowaniem i pomiar są tu znacznie ważniejsze niż pozorna oszczędność na dodatkowych elementach.
Uziom otokowy i szpilkowy
Uziom otokowy tworzy metalowy pierścień zakopany wokół budynku. Przy modernizacji często układa się bednarkę w wykopie o głębokości około 0,5-0,8 m, ale dokładne parametry powinien dobrać projektant lub elektryk po ocenie gruntu i planowanej ochrony odgromowej.

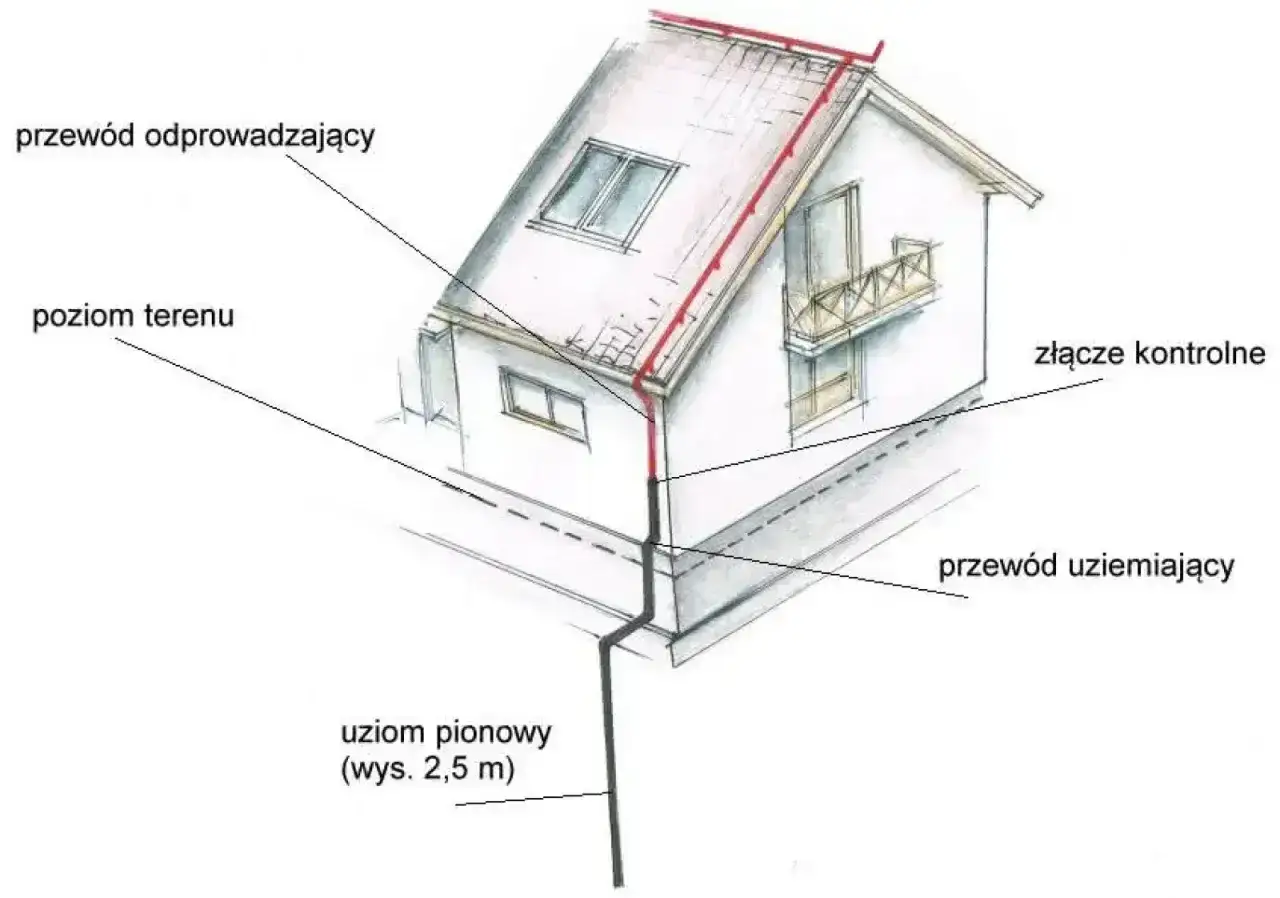

Szpilki, czyli pionowe elektrody, wbija się na większą głębokość i łączy ze sobą oraz z główną szyną uziemiającą. To dobre rozwiązanie, gdy nie da się rozkopać całej posesji, lecz pojedynczy pręt nie jest uniwersalnym lekarstwem. W gruncie suchym, skalistym lub o dużej rezystywności konieczne może być zastosowanie kilku elektrod albo połączenie układu pionowego z otokiem.
Jak zaplanować wykonanie krok po kroku
Prace powinny zacząć się od ustalenia układu sieci zasilającej, dokumentacji budynku i planowanych instalacji. Elektryk musi wiedzieć, czy dom pracuje w układzie TN-C, TN-S, TN-C-S albo TT, ponieważ sposób prowadzenia przewodów ochronnych i neutralnych nie jest w każdym przypadku taki sam.
- Sprawdź dokumentację i ustal, czy istnieje uziom, główna szyna uziemiająca oraz instalacja odgromowa.
- Oceń grunt i otoczenie domu, zwłaszcza rodzaj nawierzchni, wilgotność oraz przebieg instalacji podziemnych.
- Dobierz typ uziomu i zaplanuj jego połączenie z szyną GSU, czyli głównym punktem łączenia przewodów ochronnych i wyrównawczych.
- Wykonaj połączenia trwałym sposobem, z uwzględnieniem ochrony przed korozją i dostępem do złączy kontrolnych.
- Sprawdź ciągłość przewodów, impedancję pętli zwarcia, działanie RCD oraz rezystancję uziemienia.
- Sporządź protokół i zachowaj go razem z dokumentacją instalacji budynku.
Przy nowej budowie ważna jest kolejność robót. Uziom fundamentowy trzeba wykonać przed zalaniem fundamentów, a przewód wyprowadzić w miejsce uzgodnione z wykonawcą instalacji elektrycznej. Gdy elektryk pojawia się dopiero po zasypaniu fundamentów, możliwości są mniejsze i zwykle rośnie koszt całej modernizacji.
Nie polecam samodzielnego wbijania prętów „na próbę”. W ziemi mogą znajdować się kable energetyczne, instalacje gazowe lub wodociągowe, a wynik bez profesjonalnego pomiaru niczego nie potwierdza. Uziemienie jest elementem ochrony przeciwporażeniowej, więc jego wykonanie i odbiór powinny należeć do osoby z odpowiednimi kwalifikacjami.
Co zmienia się w starym domu
W starszych budynkach problemem często nie jest tylko brak uziomu, lecz cały układ instalacji. Można tam spotkać przewody dwużyłowe, dawne zerowanie, niesprawne bolce ochronne albo przypadkowe połączenia przewodu neutralnego z ochronnym.
Najpierw trzeba wykonać oględziny i pomiary, a dopiero później zdecydować, czy wystarczy dołożenie uziomu, czy potrzebna jest wymiana rozdzielnicy i części przewodów. Nowa szpilka przy starym, wadliwym obwodzie nie tworzy bezpiecznej instalacji.
Przeczytaj również: Budowa kanalizacji - Koszty, formalności i błędy do uniknięcia
Najczęstsze błędne skróty
- Podłączanie przewodu ochronnego do rury wodnej lub gazowej. Metalowe instalacje można obejmować połączeniami wyrównawczymi, ale nie powinny zastępować projektowanego uziomu.
- Łączenie PE i N za wyłącznikiem różnicowoprądowym. Taki błąd może powodować samoczynne zadziałanie RCD albo wyłączyć część ochrony.
- Montowanie ogranicznika przepięć bez sprawnego przewodu ochronnego i krótkich połączeń z szyną uziemiającą.
- Zakładanie, że każde gniazdo z bolcem ma prawidłową ochronę. O wyglądzie gniazda nie decyduje skuteczność całego obwodu.
- Przyjmowanie jednej wartości rezystancji jako uniwersalnego wymogu dla każdego domu.
W starym domu szczególną uwagę zwróciłbym na punkt rozdziału PEN na PE i N. Takiego podziału nie wykonuje się w dowolnej puszce ani za RCD. Miejsce i sposób rozdziału powinny wynikać z układu sieci, projektu oraz wyników pomiarów.
Ile kosztuje wykonanie i sprawdzenie uziemienia
Ceny w 2026 roku zależą od regionu, długości uziomu, rodzaju gruntu, dostępu do terenu i zakresu pomiarów. Najmniej kosztuje rozwiązanie zaplanowane razem z fundamentami, ponieważ odpadają osobne wykopy. W istniejącym domu dużą część rachunku może stanowić rozebranie i odtworzenie kostki, opaski lub tarasu.
| Zakres prac | Orientacyjny koszt | Co najbardziej wpływa na cenę |
|---|---|---|
| Uziom fundamentowy przy budowie | około 1000-2500 zł | obwód fundamentów, materiał, liczba wyprowadzeń i zakres projektu |
| Uziom szpilkowy w istniejącym domu | około 1500-3500 zł | liczba szpilek, głębokość, warunki gruntu i dostęp do rozdzielnicy |
| Uziom otokowy z wykopem | około 2500-5000 zł | długość obwodu, rodzaj nawierzchni i konieczność odtworzenia terenu |
| Komplet pomiarów instalacji | około 300-800 zł dla domu | liczba obwodów, zakres protokołu i lokalne stawki |
Podane kwoty traktuję jako przedziały orientacyjne, a nie cennik. Oferta wyraźnie poniżej lokalnych stawek może nie obejmować pomiarów, dokumentacji albo odtworzenia terenu. Przed rozpoczęciem prac warto poprosić o rozdzielenie ceny na materiały, robociznę, pomiary i protokół.
Sam pomiar rezystancji uziemienia nie wystarcza do oceny całej instalacji. Sprawdza się także ciągłość przewodów ochronnych, impedancję pętli zwarcia, izolację, działanie wyłączników różnicowoprądowych oraz połączenia wyrównawcze.
Jak interpretować wynik pomiaru
Popularne zalecenie, aby uzyskać mniej niż 10 Ω, ma sens szczególnie przy projektowaniu ochrony odgromowej, ale nie jest uniwersalną granicą dla każdej instalacji elektrycznej. Wymagana skuteczność ochrony zależy od układu sieci, zabezpieczeń, parametrów pętli zwarcia i projektu.
Dlatego wynik 8 Ω nie gwarantuje bezpieczeństwa, jeśli przewód PE jest przerwany, a wynik wyższy niż 10 Ω nie zawsze oznacza automatyczną dyskwalifikację ochrony przeciwporażeniowej. Elektryk powinien ocenić komplet wyników zgodnie z wymaganiami dla konkretnego układu.
Pomiary wykonuje się po zakończeniu prac oraz okresowo. W budynkach mieszkalnych kontrolę instalacji elektrycznej i odgromowej przeprowadza się co najmniej raz na 5 lat, a szybciej, jeśli doszło do zalania, uderzenia pioruna, rozbudowy instalacji lub powtarzających się zadziałań zabezpieczeń.
Dobry protokół powinien wskazywać badany obiekt, zastosowaną metodę, wyniki, przyrząd pomiarowy i ocenę osoby wykonującej kontrolę. Sam odczyt z taniego miernika bez opisu warunków pomiaru ma ograniczoną wartość.
Co sprawdzić przed zakupem domu
Przy oglądaniu nieruchomości nie trzeba od razu rozkręcać rozdzielnicy, ale można poprosić sprzedającego o protokół ostatnich pomiarów i dokumentację instalacji. Warto sprawdzić, czy w rozdzielnicy są wyłączniki różnicowoprądowe, ograniczniki przepięć oraz wyraźnie opisane przewody.
- Zapytaj o datę ostatniego przeglądu instalacji elektrycznej.
- Sprawdź, czy dom ma główną szynę uziemiającą i połączenia wyrównawcze.
- Ustal, czy istnieje instalacja odgromowa i kiedy była kontrolowana.
- Przy fotowoltaice poproś o dokumentację ochrony przepięciowej i uziemienia paneli.
- Po zakupie zleć niezależny przegląd, zwłaszcza gdy budynek ma kilkadziesiąt lat.
To jeden z tych elementów domu, którego nie widać podczas zwykłych oględzin, a jego poprawa po zakupie może kosztować kilka tysięcy złotych. Przy negocjowaniu ceny nieruchomości protokół z pomiarów jest więc znacznie cenniejszy niż zapewnienie, że „elektryka była robiona niedawno”.
Dobry uziom to inwestycja w cały dom
Najrozsądniejszy wybór jest prosty. Przy nowej budowie trzeba zaplanować uziom fundamentowy razem z projektem, a przy istniejącym domu najpierw wykonać pomiary i dopiero na ich podstawie dobrać wariant otokowy, szpilkowy lub mieszany.
Nie oszczędzałbym na połączeniach, ochronie antykorozyjnej ani protokole. Koszt poprawnego układu jest niewielki w porównaniu z ceną rozdzielnicy, instalacji fotowoltaicznej, sprzętu AGD czy zdrowia domowników, a jego skuteczność potwierdza się wyłącznie kompletem pomiarów wykonanych przez uprawnionego elektryka.
