Ogranicznik przepięć - jak działa i jak uniknąć błędów?

Ogranicznik przepięć to jeden z tych elementów instalacji, o których myśli się dopiero wtedy, gdy trzeba ratować sprzęt po burzy albo po skoku napięcia. W praktyce budowa ogranicznika przepięć decyduje o tym, czy urządzenie odprowadzi energię bezpiecznie, czy zacznie się przegrzewać i szybko zużyje. Poniżej pokazuję, z czego taki aparat się składa, jak działa, jaki typ wybrać do mieszkania lub domu i na co uważać przy remoncie rozdzielnicy.

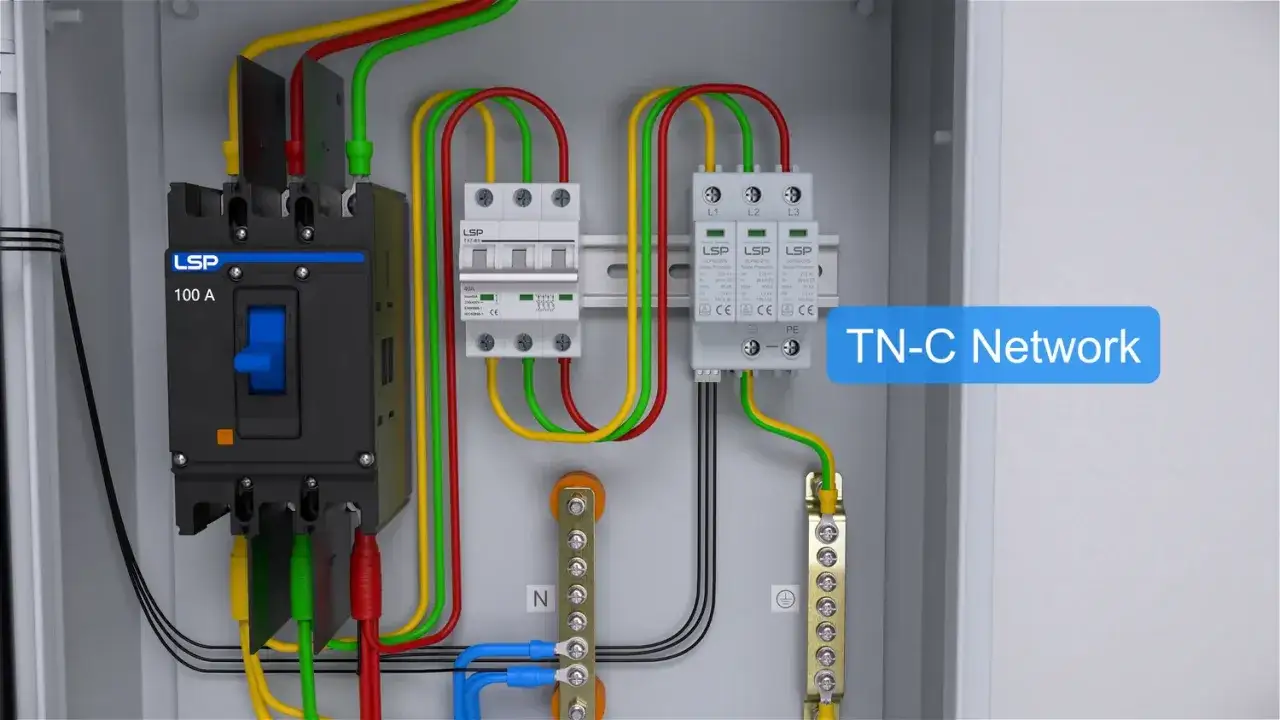

Z czego składa się ogranicznik przepięć

Najczęściej patrzę na taki aparat jak na zespół kilku prostych, ale dobrze dobranych elementów. Sama obudowa nie robi tu całej roboty. Liczą się przede wszystkim części, które reagują na skok napięcia, prowadzą energię do toru ochronnego i odcinają zużyty wkład, zanim zacznie się nagrzewać.

W praktyce najważniejsze są trzy rzeczy: element tłumiący przepięcie, bezpieczne odprowadzenie energii i możliwość kontroli stanu. W nowoczesnych ogranicznikach to zwykle konstrukcja modułowa, bo dzięki temu łatwiej wymienić sam wkład, a nie całą aparaturę w rozdzielnicy. Ja przy remontach lubię właśnie takie rozwiązania, bo serwis po latach jest po prostu prostszy.

W zależności od modelu spotyka się też styki do zdalnej sygnalizacji, które przekazują informację o awarii do alarmu albo systemu nadzoru. W budynku jednorodzinnym to nie zawsze jest potrzebne, ale w większych obiektach bywa bardzo praktyczne. To właśnie ten zestaw elementów decyduje, czy ochrona jest tylko na papierze, czy naprawdę działa wtedy, kiedy powinna.

Skoro wiemy już, co siedzi wewnątrz aparatu, łatwiej zrozumieć, co dzieje się w momencie przepięcia.

Jak działa, gdy w sieci pojawia się przepięcie

Najprościej ujmując, ogranicznik w normalnych warunkach prawie nie przeszkadza instalacji, a w chwili udaru bardzo gwałtownie zmienia swoje właściwości. Ja tłumaczę to tak: zamiast „przyjmować” energię jak gąbka, tworzy on bezpieczną drogę dla nadmiaru napięcia i odprowadza go do przewodu ochronnego albo do ziemi. Dzięki temu urządzenia za nim widzą niższe napięcie niż bez ochrony.

W katalogach często pojawia się parametr Up, czyli poziom napięcia, który pozostaje po zadziałaniu ochronnika. Im niższy, tym lepiej dla wrażliwej elektroniki, ale jednocześnie trzeba pilnować, żeby cały układ był zestrojony z resztą instalacji. Sam dobór jednego parametru nie załatwia sprawy, bo równie ważne są energia udaru, typ sieci i sposób połączenia z PE.

1. Napięcie nagle rośnie na linii zasilania.
2. Warystor albo iskiernik przechodzi w stan przewodzenia.
3. Nadmiar energii odpływa przez tor ochronny.
4. Po impulsie układ wraca do pracy albo sygnalizuje zużycie, jeśli został zbyt mocno obciążony.

To dlatego ogranicznik nie jest „magicznie odporny” na wszystko. On ma przejąć impuls, ograniczyć jego skutki i zrobić to w sposób powtarzalny. W następnym kroku przechodzę więc do najważniejszego wyboru: jaki typ sprawdzi się w mieszkaniu, domu i głównej rozdzielnicy.

Jaki typ wybrać do mieszkania, domu i rozdzielnicy

W handlu wciąż można trafić na stare oznaczenia B, C i D, ale ja patrzę przede wszystkim na typy 1, 2 i 3, bo to czytelniej pokazuje miejsce pracy urządzenia. Taki podział lepiej odpowiada praktyce montażu w instalacjach 230/400 V i ułatwia dobranie ochrony do realnego ryzyka. Czasem najlepszy efekt daje układ kombinowany, czyli jedno urządzenie łączące cechy kilku typów.

W mieszkaniu w bloku zwykle zaczynam od typu 2 w rozdzielnicy. W domu jednorodzinnym częściej rozważam układ 1+2, zwłaszcza gdy jest zewnętrzna instalacja odgromowa, zasilanie napowietrzne albo więcej drogiej elektroniki w środku. Typ 3 traktuję jako ostatni stopień przy konkretnym sprzęcie, a nie jako zamiennik ochrony całej instalacji.

To jednak wciąż tylko dobór „na papierze”. Równie ważne jest to, jak ogranicznik zostanie wpięty podczas remontu, bo tutaj najłatwiej zepsuć nawet porządny aparat.

Jak wygląda montaż podczas remontu instalacji

Przy remoncie nie traktuję ochrony przeciwprzepięciowej jako dodatku na sam koniec. Najpierw rezerwuję miejsce w rozdzielnicy, dopiero potem układam resztę aparatury. Jeśli tablica jest ciasna, lepiej przewidzieć to wcześniej niż wciskać moduł „na siłę” między inne zabezpieczenia.

Najważniejsze są dla mnie trzy rzeczy: krótkie połączenia, poprawny tor ochronny i zgodność z układem sieci. PE, czyli przewód ochronny, musi mieć sensowną drogę do odprowadzenia energii. Długie przewody, ostre łuki i pętle podnoszą indukcyjność, a więc pogarszają efekt ochrony. Tu nie ma drogi na skróty.

1. Sprawdzam, czy rozdzielnica ma miejsce na odpowiedni typ ochronnika.
2. Dobieram wariant zgodny z układem sieci, na przykład TN-S, TN-C-S albo TT.
3. Łączę moduł z fazami i szyną PE możliwie najkrótszą drogą.
4. Sprawdzam wymagane zabezpieczenie nadprądowe lub wkładkę zalecaną przez producenta.
5. Po montażu zostawiam dostęp do wymiany wkładu i czytelny opis obwodu.

Jeżeli instalacja ma słabe uziemienie albo brakuje połączeń wyrównawczych, sam ogranicznik nie rozwiąże problemu. Połączenia wyrównawcze, czyli wspólne zestawienie metalowych części przewodzących w jednym potencjale, są fundamentem całej ochrony. Właśnie dlatego przy remoncie patrzę na SPD razem z resztą rozdzielnicy, a nie jako osobny gadżet. Z tego miejsca już tylko krok do najczęstszych błędów, które widuję na budowach i w modernizowanych mieszkaniach.

Najczęstsze błędy, przez które ochrona działa słabiej

Najczęściej problem nie leży w samym produkcie, tylko w sposobie jego wpięcia albo w błędnym założeniu, że jeden moduł załatwi wszystko. Ja zwracam uwagę na kilka powtarzających się potknięć, bo każde z nich realnie osłabia skuteczność ochrony.

• Za długie przewody do szyny PE i torów zasilania. Każdy dodatkowy odcinek zwiększa opór i indukcyjność, więc na urządzeniach zostaje wyższe napięcie.
• Zły typ w złym miejscu. Typ 3 nie zastąpi ochrony wejściowej całego domu, nawet jeśli na etykiecie wygląda „mocno”.
• Ignorowanie układu sieci. TN-S, TN-C-S i TT różnią się sposobem prowadzenia neutralnego i ochronnego, więc nie da się ich traktować tak samo.
• Brak kontroli stanu po zadziałaniu. Zużyty moduł bywa z zewnątrz mało widowiskowy, ale ochrony już nie zapewnia.
• Wpychanie aparatu do przepełnionej tablicy bez zapasu miejsca serwisowego. Potem każda wymiana staje się niepotrzebnie trudna.

W praktyce te błędy są bardziej kosztowne niż sam zakup porządnego ochronnika. Jeśli mam wskazać jedną rzecz, która robi największą różnicę, to jest nią właśnie poprawny montaż, a nie sama deklaracja „dużego prądu wyładowania” na obudowie. To prowadzi już do ostatniego etapu, czyli kontroli po uruchomieniu i decyzji o wymianie modułu.

Co sprawdzam po montażu i kiedy wymieniam moduł

Po zakończeniu montażu nie ograniczam się do jednego spojrzenia na lampkę. Sprawdzam wskaźnik stanu, opis modułu, ciągłość toru ochronnego i to, czy sygnalizacja zdalna, jeśli jest, faktycznie trafi tam, gdzie ktoś ją zobaczy. W rozdzielnicy liczy się nie tylko sam aparat, ale też to, czy później da się go sensownie obsłużyć.

Moduł wymieniam wtedy, gdy wskaźnik pokazuje uszkodzenie, pojawia się alarm albo mam do czynienia z wyraźnie silnym zdarzeniem w sieci. Przy rozwiązaniach wymiennych cała operacja jest szybka, ale ja i tak podchodzę do niej jak do elementu przeglądu, a nie przypadkowej poprawki. Dobrze jest też sprawdzać ogranicznik przy okresowym przeglądzie instalacji, zwłaszcza w budynkach, które często dostają „w kość” podczas burz.

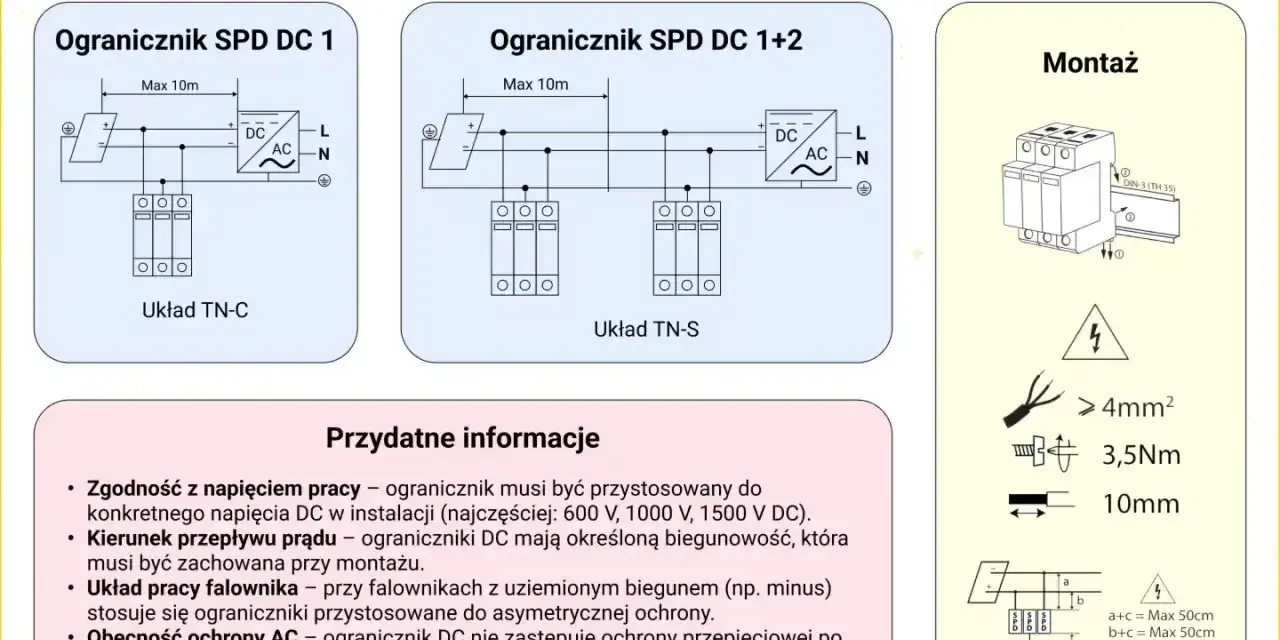

Jeśli w domu dochodzi jeszcze fotowoltaika, pompa ciepła albo automatyka bramy, ochronę trzeba patrzeć szerzej niż tylko przez pryzmat jednego modułu w rozdzielnicy. Wtedy zaczynają się liczyć także linie DC, przewody sygnałowe i dodatkowe punkty wejścia przepięcia. To już nie jest dekoracja instalacji, tylko realna część jej odporności.

Co daje dobrze zaplanowana ochrona w domu po remoncie

Najlepszy efekt daje ochrona warstwowa: zabezpieczenie przy wejściu, kolejne stopnie w rozdzielnicy i dopięcie ochrony przy najwrażliwszym sprzęcie. W mieszkaniu da się to uprościć, ale nie rezygnuję z tego podejścia tylko dlatego, że „dotąd nic się nie stało”. Przepięcia nie pytają o wygodę użytkownika, a ich skutki często wychodzą dopiero po czasie.

Jeżeli modernizuję mieszkanie albo dom, zawsze zostawiam miejsce w rozdzielnicy, przewiduję łatwy dostęp serwisowy i myślę o tym, jak aparat będzie wymieniany za kilka lat. Właśnie wtedy ochrona staje się częścią rozsądnie zaprojektowanej instalacji, a nie przypadkowym dodatkiem. I to, moim zdaniem, jest najuczciwszy sposób podejścia do całego tematu.
